Дифрактометры рентгеновские автоматические Роболант

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брегга. В основе конструкции дифрактометров используется рентгенооптическая схема Брегга-Брентано. Результатом измерений является дифрактограмма, представляющая собой зависимость интенсивности дифрагированного излучения от угла дифракции. Дифрактограмма может быть расшифрована с помощью специализированного программного обеспечения (далее - ПО) для определения параметров кристаллической решетки, фазового состава.

Дифрактометры выпускаются в 2-х модификациях: Роболант КО и Роболант НО, которые отличаются тем, что в модификации Роболант КО дополнительно установлен энергодисперсионный рентгеновский спектрометр для определения массовых долей компонентов.

Конструктивно дифрактометры выполнены в напольном исполнении и состоят из измерительного модуля, автоматизированного пробоподатчика и персонального компьютера с предустановленным ПО для управления работой дифрактометра. Автоматизированный пробоподатчик обеспечивает в автоматическом режиме загрузку анализируемых проб в измерительный модуль, а также извлечение пробы из измерительного модуля после завершения анализа.

Измерительный модуль включает в себя:

- гониометр радиусом 150 мм, на плечах которого установлены рентгеновская трубка и позиционно-чувствительный детектор, при этом предметный столик, на котором размещается исследуемый образец, остается неподвижным и расположенным в горизонтальном положении;

- блок питания и регистрации, содержащий контроллеры, высоковольтный источник питания, соответствующие аналого-цифровые преобразователи (АЦП);

- энергодисперсионный рентгеновский спектрометр для модификации Роболант КО.

Комплексная радиационная защита дифрактометров обеспечивает безопасные условия работы и исключает возможность облучения людей прямым пучком излучения благодаря стационарной защите и многоуровневой электронной системе безопасности. Рентгеновское излучение присутствует внутри корпуса измерительного модуля только при закрытой дверке корпуса и находящейся в активном состоянии системе безопасности на время выполнения измерений. При максимальных значениях напряжения и тока на рентгеновской трубке мощность эквивалентной дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от внешней поверхности установки не превышает 2,5 мкЗв/ч.

Пломбирование дифрактометров не предусмотрено. Заводской номер в цифровом формате и дата выпуска (месяц, год) указываются на маркировочной табличке способом, обеспечивающим качественное изображение в течение всего срока службы дифрактометра. Маркировочная табличка закрепляется на задней панели дифрактометра. Нанесение знака поверки на дифрактометры не предусмотрено. Общий вид дифрактометров, место нанесения знака утверждения типа и место установки маркировочной таблички приведены на рисунке 1.

место нанесения знака утверждения типа

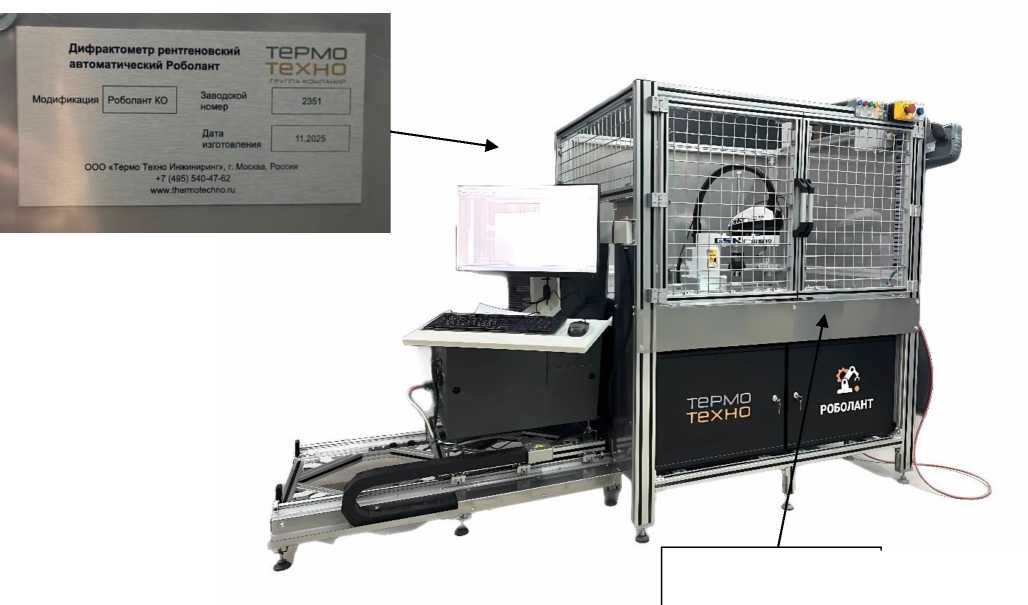

Рисунок 1 - Общий вид дифрактометров рентгеновских автоматических Роболант и маркировочной таблички с указанием места ее установки
