Датчики уровня топлива емкостные FLSone

Принцип действия датчиков основан на преобразовании электронным блоком электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива. Заполнение чувствительного элемента топливом, пропорционально меняет электрическую ёмкость между трубками датчика. Изменение электрической ёмкости приводит к прямо пропорциональному изменению частоты генератора импульсов. Далее частота генерации измеряется частотомером микроконтроллера и передаётся в виде числового кода (цифрового выходного сигнала) на внешнее устройство по радиоканалу Bluetooth LE.

Конструктивно датчик состоит из корпуса и неразъемного с ним чувствительного элемента в виде стержня, состоящего из двух трубок. Внутри корпуса установлена плата датчика и заменяемый элемент питания. Выходной числовой код, формируемый датчиком при измерении уровня топлива, передается по радиоканалу стандарта Bluetooth LE на мобильное устройство с установленным внешним ПО «FLSone Configurator».

Датчики выпущены во взрывозащищенном исполнении, на корпус наносится маркировка взрывозащиты.

Условное обозначение датчиков:

FLSone.X1X2

где: X1 - код номинального значения длины чувствительного элемента при изготовлении (цифровое значение, состоящее из одной арабской цифры), X2 - код опционального исполнения, указывается при наличии (буквенное обозначение, состоящее из одной латинской буквы).

Заводской номер в виде цифро-буквенного обозначения, состоящего из латинских букв и арабских цифр, наносится методом лазерной маркировки на верхнюю часть корпуса датчика. Место нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид датчиков представлен на рисунке 2.

Датчик может быть опломбирован эксплуатирующей организацией соответствии с рисунком 3.

Место нанесения знака утверждения типа

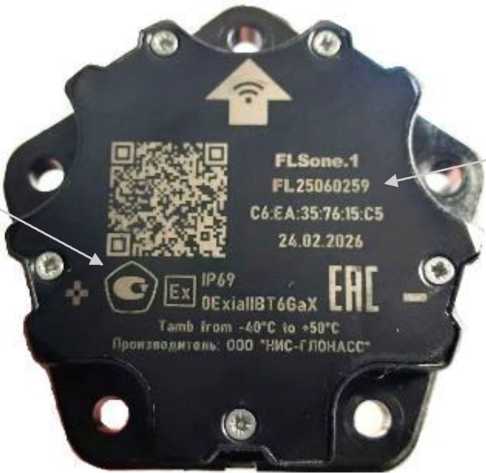

Рисунок 1 - Место нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

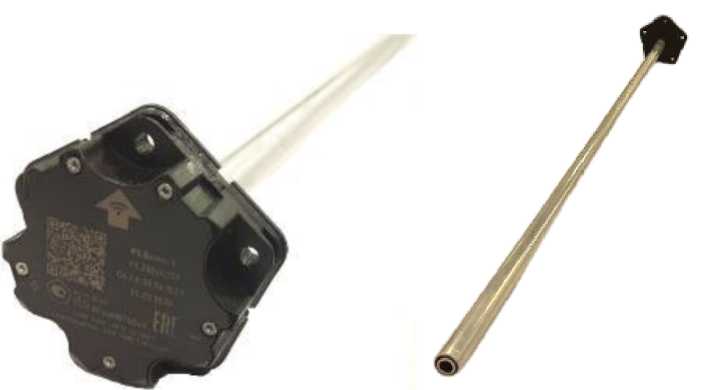

Рисунок 2 - Общий вид датчика

Рисунок 3 - Место опломбирования эксплуатирующей организацией
